Entwicklung von Leiterplatten

Ich habe für meine eigenen Projekte nun schon einige Leiterplatten selbst entwickelt und direkt von spezialisierten Dienstleistern produzieren lassen. Die Entwicklungskosten sind natürlich nicht ohne, aber die Produktionskosten recht vernünftig.

Hier einige Beispiele:

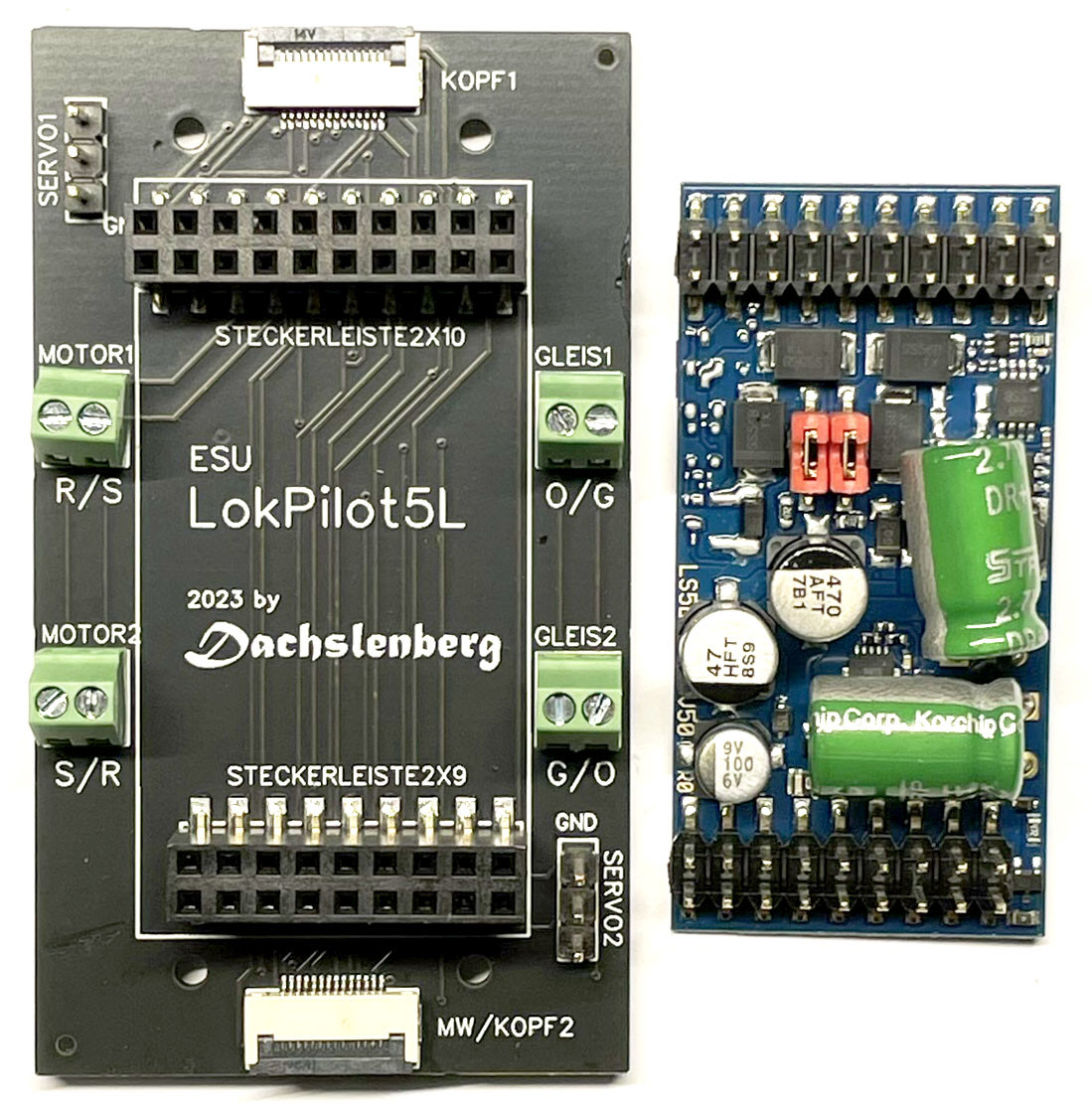

Hauptplatine zum Aufstecken eines Decoders. Die Anschlüsse für den Motorblock sind direkt mit Schraubenklemmen versehen und für die Servo's der Stromabnehmer sind entsprechende Anschlüsse vorhanden.

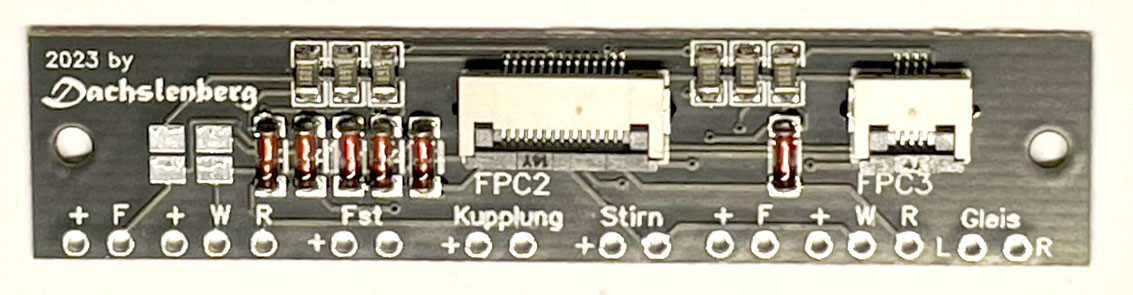

Diese Platine ist für den GTW-Kopf entwickelt und erlaubt den Anschluss der LED's der Frontlichter, der Führerstandsbeleuchtung, der Kupplung und der Zugzielanzeige.

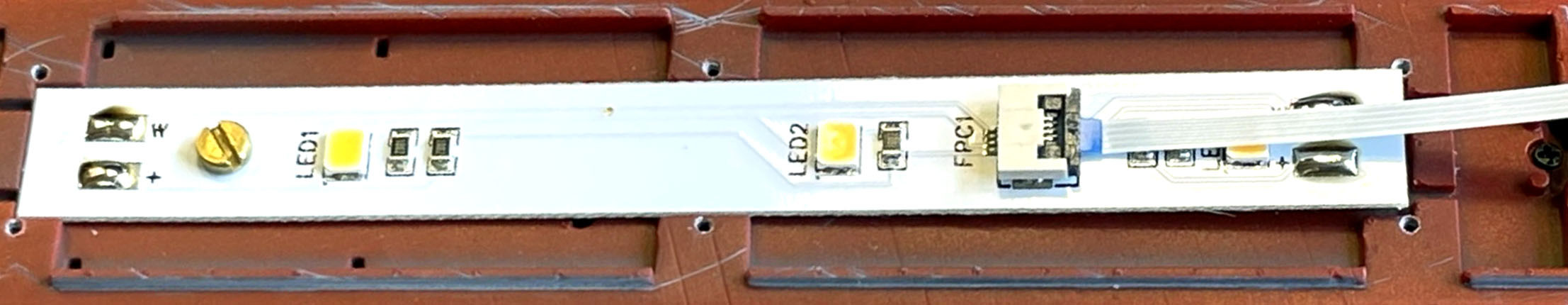

Hier noch ein Beispiel einer Innenbeleuchtungen. Zusätzlich integriert in die Platine sind Löt-Pads für die zwei Stirn-LED und der Stecker für die Verbindung zur Hauptplatine und zum Decoder. Die drei aufgelöteten LED sind genau auf die Inneneinrichtung abgestimmt. Auch alle VOrwiderstände für die LED sind direkt integriert.

Zuletzt noch ein älteres Beispiel einer Platine mit einer komplexen Schaltung mit Verstärkern, Dioden und Vorwiderständen für möglichst viele Lichtschaltungen am Modell.

Angebote können individuell vereinbart werden.
